Ableitfähige Böden: Was ESD-Böden leisten und wie sie gereinigt werden

In der Elektronikfertigung, in Serverräumen, in Laboren und in Operationsbereichen liegen Böden, die mehr können müssen als sauber auszusehen: Sie sollen elektrostatische Ladungen kontrolliert ableiten. Solche Böden heißen ableitfähige Böden oder ESD-Böden, nach der englischen Abkürzung für elektrostatische Entladung.

Für die Reinigung ist das ein Sonderfall. Ein gewöhnlicher Wischpflege-Reiniger kann die Funktion des Bodens aufheben, ohne dass man es sieht – der Boden glänzt, leitet aber nicht mehr richtig ab. In diesem Beitrag erfahren Sie, wie ableitfähige Böden funktionieren, welche Widerstandsbereiche unterschieden werden, welche Produkte sich für die Unterhaltsreinigung eignen und welche Fehler in der Praxis am häufigsten vorkommen.

Was ist ein ableitfähiger Boden?

Beim Gehen entstehen durch Reibung zwischen Schuhsohle und Bodenbelag elektrische Ladungen. Auf einem isolierenden Boden bleiben diese Ladungen auf der Person, bis sie sich schlagartig entladen – zum Beispiel beim Berühren einer Baugruppe oder eines Türgriffs.

Ein ableitfähiger Boden verhindert, dass sich solche Ladungen überhaupt größer aufbauen. Er führt sie kontrolliert gegen Erde ab: schnell genug, damit keine gefährliche Spannung entsteht, aber langsam genug, dass keine schlagartige Entladung stattfindet. Deshalb ist ein ableitfähiger Boden immer Teil eines Gesamtkonzepts aus Bodenbelag, Erdung und geeignetem Schuhwerk. Ohne ESD-Schuhe oder Erdungsverbindung nützt der beste Boden wenig.

Warum ist elektrostatische Entladung ein Problem?

Eine Entladung, die ein Mensch als kleinen Schlag spürt, liegt bereits im Bereich mehrerer tausend Volt. Elektronische Bauteile können jedoch schon durch deutlich kleinere Entladungen geschädigt werden – also durch Vorgänge, die niemand bemerkt. Typische Folgen sind:

• Sofortausfälle: Das Bauteil ist unmittelbar defekt und fällt in der Prüfung auf.
• Vorschädigungen: Das Bauteil funktioniert zunächst, fällt aber später beim Kunden aus. Diese Fälle sind besonders teuer, weil sie erst im Feld auftreten.
• Störungen: Entladungen können Geräte zurücksetzen oder Messungen verfälschen.

Deshalb richten Betriebe sogenannte EPA-Bereiche ein – ESD-Schutzzonen, in denen alle Materialien, Arbeitsmittel und eben auch der Fußboden aufeinander abgestimmt sind. Neben der Elektronik gibt es weitere Gründe für ableitfähige Böden, etwa in Bereichen mit brennbaren Stoffen oder in medizinisch genutzten Räumen. Welche Anforderungen dort gelten, legt die jeweilige Planung fest.

Leitfähig, ableitfähig, isolierend: die Widerstandsbereiche

Die Einordnung erfolgt über den elektrischen Widerstand, gemessen in Ohm. Üblich ist diese Unterteilung:

Für ESD-Schutzzonen ist der ableitfähige Bereich der Regelfall. Welche Grenzwerte konkret einzuhalten sind, ergibt sich aus dem Regelwerk für ESD-Schutzzonen und aus der Planung des jeweiligen Betriebs; gemessen wird nach eigenen Prüfverfahren für Bodenbeläge sowie für das System aus Person, Schuhwerk und Boden. Die Messung gehört in die Hand einer Fachkraft – für die Reinigung ist vor allem wichtig zu wissen, dass es diese Grenzwerte gibt und dass Reinigungsprodukte sie beeinflussen können.

Welche Bodenbeläge sind ableitfähig?

Ableitfähigkeit ist keine Eigenschaft eines Materials an sich, sondern eine Frage der Konstruktion. Häufig anzutreffen sind:

• Elastische Beläge: Vinyl-, Kautschuk- und Linoleumbeläge in ableitfähiger Ausführung, verklebt mit leitfähigem Kleber und angebunden an ein Kupferband.
• Beschichtungen: Ableitfähige Epoxidharz- oder Polyurethanbeschichtungen im Industrieboden.
• Systemböden: Doppel- und Hohlraumböden mit ableitfähigem Oberbelag, wie sie in Rechenzentren verbaut werden.

Entscheidend ist die Erdungsanbindung. Ein ableitfähiger Belag ohne Verbindung zum Erdpotenzial erfüllt seine Aufgabe nicht. Wer wissen will, welcher Belag im eigenen Objekt liegt, findet die Angabe in den Verlege- und Pflegeunterlagen – dort steht in der Regel auch, welche Reinigungsprodukte freigegeben sind.

Warum ist die Reinigung ableitfähiger Böden ein Sonderfall?

Das Problem sind Rückstände. Klassische Wischpflegen und Bodenbeschichtungen auf Polymerbasis legen bewusst einen dünnen Film auf den Belag, der Schmutz abweist und Glanz gibt. Genau dieser Film wirkt elektrisch isolierend und kann den Ableitwiderstand deutlich erhöhen. Auch Seifenreiniger und stark dosierte Haushaltsreiniger hinterlassen Filme, die dieselbe Wirkung haben.

Das Tückische daran: Man sieht es dem Boden nicht an. Er wirkt sauber und gepflegt, während die Schutzfunktion nachlässt. Bemerkt wird das erst bei einer Messung – oder im schlechtesten Fall gar nicht, sondern nur an steigenden Ausfallzahlen in der Fertigung.

Auf ableitfähigen Böden gehören deshalb weder Wischpflege noch Polymerdispersionen zum Einsatz, sofern der Bodenhersteller sie nicht ausdrücklich freigibt. Gefragt sind rückstandsarme Reiniger, die für ableitfähige Beläge vorgesehen sind. Das unterscheidet diese Böden grundsätzlich von der üblichen Unterhaltsreinigung mit Wischpflege.

Welcher Reiniger eignet sich für ableitfähige Böden?

Speziell für diesen Einsatz gibt es Konzentrate ohne filmbildende Pflegebestandteile. Ein Beispiel aus unserem Sortiment ist der Dr. Schutz ESD Floor Cleaner. Der Hersteller beschreibt ihn als Reinigungskonzentrat für die Unterhalts- und Bauschlussreinigung ableitfähiger Böden, das die Oberfläche nicht auslaugt und keine Grauschleier bildet. Die wichtigsten Angaben aus der Produktinformation:

• Dosierung manuell: 1:200 mit Wasser verdünnt, streifenfrei mit dem Wischmopp aufgetragen
• Dosierung im Reinigungsautomaten: bis 1:400, das entspricht 25 ml auf 10 Liter Wasser
• Verbrauch: Richtwert 0,1 Liter Konzentrat auf 100 m², bei starker Verschmutzung mehr
• pH-Wert: 8,5, also mild alkalisch
• Stärkere Verschmutzung: höhere Konzentration sowie Einscheibenmaschine mit rotem Pad möglich

Welche Produkte im eigenen Objekt zulässig sind, gibt am Ende der Bodenhersteller vor. Einige Belags- und Beschichtungssysteme haben eigene Pflegeanleitungen, die anderen Produkten den Vorzug geben. Eine Übersicht über das weitere Sortiment des Herstellers finden Sie in der Kategorie Dr. Schutz, allgemeine Bodenreiniger in der Kategorie Unterhaltsreiniger.

Ableitfähigen Boden reinigen: Schritt für Schritt

Die folgende Reihenfolge orientiert sich an der Produktinformation zum ESD Floor Cleaner. Die Angaben des eingesetzten Produkts und des Bodenherstellers gehen immer vor.

1. Grobschmutz entfernen: Fläche kehren oder saugen. Sand und Staub wirken sonst beim Wischen wie Schleifmittel.
2. Reinigerlösung ansetzen: Konzentrat nach Herstellerangabe dosieren, beim ESD Floor Cleaner 1:200 für die manuelle Reinigung. Nicht „nach Gefühl“ dosieren – zu viel Produkt hinterlässt Rückstände.

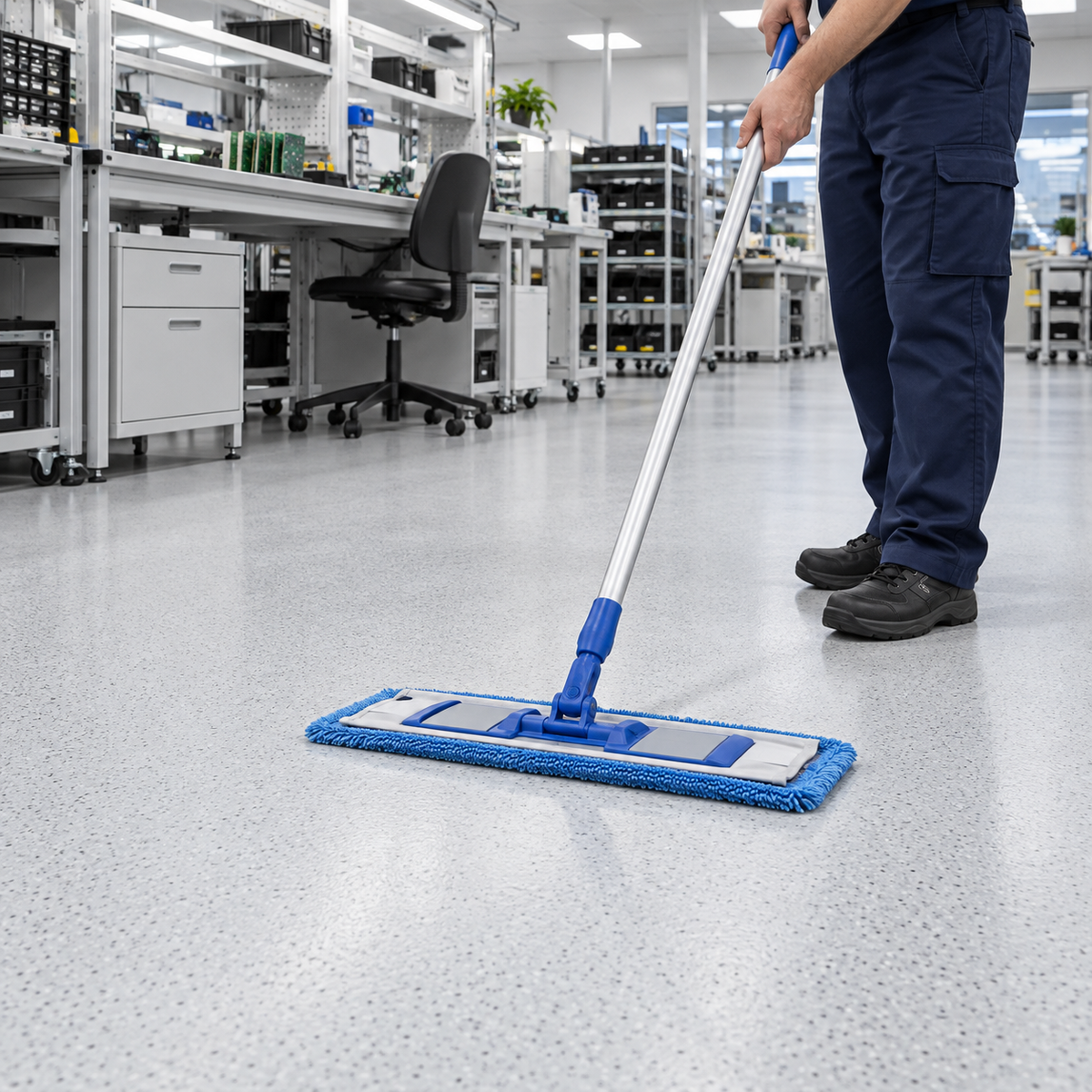

3. Streifenfrei wischen: Mit dem Wischmopp gleichmäßig arbeiten, etwa mit einem Mikrofasermopp. Weitere Bezüge finden Sie unter Wischmopps & Wischbezüge.
4. Bei starker Verschmutzung maschinell arbeiten: Einscheibenmaschine mit rotem Pad, zum Beispiel einem 3M Scotch-Brite Superpad. Eine Auswahl finden Sie unter Reinigungspads. Welche Padfarbe wofür steht, erklärt unser Beitrag zu den Maschinenpads von 3M.
5. Schmutzflotte aufnehmen: Gelösten Schmutz nicht antrocknen lassen, sondern mit Sauger oder Gummiwischer aufnehmen.
6. Nachwischen: Mit sauberem Wasser und frischem Bezug streifenfrei nachwischen, damit keine Reinigerreste bleiben.
7. Trocknen lassen: Fläche während der Trockenzeit kennzeichnen und nicht begehen.

Wie wird die Ableitfähigkeit kontrolliert?

Ob ein Boden seine Funktion noch erfüllt, lässt sich nur messen, nicht sehen. Sinnvoll sind Messungen insbesondere:

• nach einer Grundreinigung oder Bauschlussreinigung,
• nach jeder Änderung im Reinigungs- oder Pflegeverfahren,
• in regelmäßigen Abständen im laufenden Betrieb.

Wichtig ist, die Werte zu protokollieren. Eine schleichende Verschlechterung durch Rückstände fällt erst auf, wenn man Messungen über Monate vergleicht. Die Messung selbst gehört zu einer Fachfirma oder zur zuständigen Elektrofachkraft – Verfahren, Messgeräte und Randbedingungen wie Luftfeuchte sind genau festgelegt.

Typische Fehler in der Praxis

• Wischpflege statt Reiniger: Der häufigste Fehler. Wischpflegen und Polymerbeschichtungen bauen einen isolierenden Film auf.
• Überdosierung: Mehr Reiniger reinigt nicht besser, sondern hinterlässt Filme, die Schmutz binden und den Widerstand erhöhen.
• Kein Nachwischen: Bleibt die Schmutzflotte auf der Fläche, trocknet sie als Rückstandsschicht auf.
• Reinigerwechsel ohne Freigabe: Wird der Reiniger gewechselt, gehört geprüft, ob das neue Produkt für ableitfähige Böden freigegeben ist – und danach gemessen.
• Verschmutzung an sich: Auch ein dicker Schmutzfilm kann isolierend wirken. Zu selten gereinigt ist ebenso ein Problem wie falsch gereinigt.
• Reinigungspersonal nicht eingewiesen: Wenn der Dienstleister nicht weiß, dass es sich um einen ESD-Bereich handelt, kommt am Ende der Standardreiniger aus dem Wagen.

Materialgrenzen und Schutzmaßnahmen

Der ESD Floor Cleaner ist mit pH 8,5 mild alkalisch eingestellt. Nach Herstellerangabe ist er als GHS07 „Achtung“ mit dem Gefahrenhinweis H319 „Verursacht schwere Augenreizung“ gekennzeichnet; empfohlen wird das Tragen von Augen- beziehungsweise Gesichtsschutz. Daraus ergeben sich die üblichen Vorsichtsmaßnahmen:

• Beim Ansetzen des Konzentrats Schutzbrille tragen, Spritzer vermeiden. Passende Handschuhe finden Sie unter Handschuhe für Arbeiten mit Chemie.
• Produkte nie miteinander mischen, auch nicht „für mehr Wirkung“.
• Konzentrat kühl, frostfrei und für Kinder unzugänglich lagern.
• Materialverträglichkeit vorab an einer unauffälligen Stelle prüfen, besonders bei beschichteten Belägen.
• Nasse Flächen kennzeichnen und für ausreichende Belüftung sorgen.

Sicherheitsdatenblatt und Produktinformation sollten für jedes eingesetzte Produkt griffbereit sein. In EPA-Bereichen kommt hinzu, dass auch das Reinigungspersonal die dort geltenden Regeln kennen muss, etwa zu Schuhwerk und Zutritt.

Fazit: Der Reiniger entscheidet über die Funktion des Bodens

Ableitfähige Böden sind Teil eines technischen Schutzkonzepts. Ihre Aufgabe ist es, Ladungen kontrolliert abzuführen, und diese Aufgabe kann durch die falsche Reinigung aufgehoben werden – ohne dass es jemand sieht. Wischpflegen, Seifenreiniger und Polymerbeschichtungen haben auf diesen Böden nichts verloren, solange der Bodenhersteller sie nicht ausdrücklich freigibt.

Wer stattdessen ein rückstandsarmes, für ableitfähige Beläge vorgesehenes Konzentrat exakt dosiert, gründlich nachwischt und die Werte regelmäßig messen lässt, hält den Boden sauber und funktionsfähig zugleich.

Für die laufende Reinigung solcher Flächen ist der Dr. Schutz ESD Floor Cleaner ein dafür entwickeltes Konzentrat, das sich sowohl manuell als auch im Reinigungsautomaten einsetzen lässt.

Häufige Fragen zu ableitfähigen Böden

Was bedeutet ableitfähig bei Bodenbelägen?

Ableitfähig heißt, dass der Boden elektrische Ladungen kontrolliert gegen Erde abführt, statt sie auf der Oberfläche zu halten. Üblicherweise wird der Bereich von etwa 10⁵ bis 10⁹ Ohm als ableitfähig bezeichnet. Darunter spricht man von leitfähig, darüber von isolierend.

Was ist der Unterschied zwischen antistatisch und ableitfähig?

„Antistatisch“ wird umgangssprachlich für alles verwendet, was Aufladung verringert, und ist kein eindeutig definierter Widerstandsbereich. „Ableitfähig“ bezeichnet dagegen einen messbaren Widerstandsbereich. Für ESD-Schutzzonen zählt der gemessene Wert, nicht die Produktbezeichnung.

Darf man ableitfähige Böden mit normalem Bodenreiniger wischen?

Davon ist abzuraten. Viele übliche Reiniger und Wischpflegen hinterlassen Filme, die isolierend wirken und den Ableitwiderstand erhöhen. Verwendet werden sollten rückstandsarme Produkte, die für ableitfähige Beläge vorgesehen und vom Bodenhersteller freigegeben sind.

Wie oft sollte ein ESD-Boden gereinigt werden?

Das hängt von der Nutzung ab und wird im Reinigungskonzept des Objekts festgelegt. Wichtig ist: Auch ein dicker Schmutzfilm kann die Ableitfähigkeit beeinträchtigen. Zu seltene Reinigung ist deshalb genauso ein Risiko wie die falsche Produktwahl.

Kann man die Ableitfähigkeit selbst prüfen?

Eine belastbare Prüfung erfordert geeignete Messgeräte und definierte Bedingungen und gehört zu einer Fachfirma oder Elektrofachkraft. Für die Reinigung ist entscheidend, dass Messungen nach Grundreinigungen und Verfahrensänderungen stattfinden und dokumentiert werden.

Reicht ein ableitfähiger Boden allein als ESD-Schutz?

Nein. Der Boden wirkt nur zusammen mit der Erdungsanbindung und mit geeignetem Schuhwerk. Ohne ESD-Schuhe wird die Ladung einer Person nicht zuverlässig über den Boden abgeführt.
